在線性條件下，導通的耗散功率計算比較簡單，PD=I2R,或者PD=U2/R。在開關狀態下，計算相對比較復雜。1.如果是常通或常閉狀態下，用P=deltaU*I這個公式應該沒問題。（常閉狀態下公式里用反向漏電流）
2.如果是處于開關狀態，除導通、關斷狀態的損耗外，還要考慮開關過程的損耗。（因為不是理想開關，并且是功率器件，所以過程的損耗往往是不能忽略的。但這部分損耗也很難準確的計算，和很多因素有關，例如電流大小、溫度、恢復時間等。）
二極管的耗散功率與允許的節溫有關，硅二極管允許的最大節溫是150℃，而鍺允許最大節溫85℃。半導體工作溫度是有限的，當實際的功率增大是，其節溫也將變大，當節溫達到150℃是，此時的功率就是最大的耗散功率。當然，耗散功率與封裝大小也有一定的關系，通常封裝大點的器件，其最大耗散功率也相對大點，最常見的就是大功率器件擁有大體積，大面積的散熱金屬面。
一個具體型號的二極管其耗散功率與測試條件有關，比如測試環境溫度和散熱條件。通常情況下，測試出來的最大耗散功率是在25℃下。隨著環境溫度的升高，其最大的耗散功率將減少，因為該條件下的導熱溫差變小，比如說在25℃下，某二極管耗散功率能達到1W，在75℃情況下，耗散功率可能變成0.4W。允許最大耗散功率與散熱條件有關，散熱條件越好，耗散功率越高，在同一環境溫度下，耗散功率為1W，加了散熱片之后，耗散功率可能變?yōu)?.7W。
表征散熱措施的一個參數是熱阻。熱阻反映阻止熱量傳遞能力的綜合參量。熱阻跟電子學里的電阻類似，都是反映“阻止能力”大小的參考量。熱阻越小，傳熱能力越強;反之，熱阻越大，傳熱能力越小。從類比的角度來看，熱量相當于電流，溫差相當于電壓，熱阻相當于電阻。其中，熱阻Rja：芯片的熱源結到周圍冷卻空氣的總熱阻，其單位是℃/W，表示在1W下，導熱兩端的溫差。
下面我們以肖特基二極管1N4448（快恢復二極管計算也是一樣的）為例。
1N4448HWS熱特性參數
從中可知，其耗散功率PD=200mW，熱阻為625℃/W，其中這兩個量是環境溫度25℃，焊在FR-4材質 PCB條件下測試的，如手冊說明Part mounted on FR-4 PC board with recommended layout 。

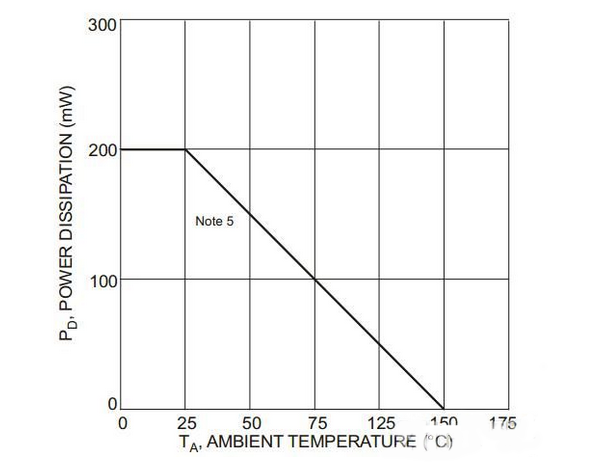

耗散功率與環境溫度有關，溫度越大，耗散功率越小，1N4448HWS耗散功率與環境溫度關系如下:
1N4448HWS耗散功率與環境溫度關系圖
在0～25℃是，耗散功率恒為200mW，在25～150℃時，線性遞減，到達150℃，耗散功率為0，在這個溫度，硅管已經不能工作了。從這個表中，可以計算出熱阻，為625℃/W。根據這個表，可得PD=- 圖片7.jpg(TA-25)+0.2，(TA-≥25),根據這個公式，可計算出不同環境溫度下最大的耗散功率。
在設計過程中，人們更關注器件工作時的溫度，以確保在安全的工作范圍。以1N4448HWS為例，在環境溫度為25℃情況下，實際功率為100mW時，其溫度為25+625*0.1=87.5℃，其能正常工作;當實際功率為200mW時，其溫度為25+625*0.2=150℃，這時候已經達到節溫的最大溫度了，比較危險，應當避免。
二極管的傳熱方面，主要考慮PD和熱阻Rja，前者是最大耗散功率，實際工作不能超過這個數值，后者是傳熱阻力參量，放映不同二極管的傳熱能力。在使用二極管時，不但要考慮正向電流、反向耐壓和開關時間，還要多考慮耗散功率。
