三端穩壓電路是性價比最高的穩壓器件，尤以固定輸出三端穩壓器最為常見，其外形與三極管沒有明顯差別。在電路設計中，工程師最關心的四個穩壓器參數分別是封裝形式、輸出電壓（VO）、輸出電流（IO）和額定功率（PD）。

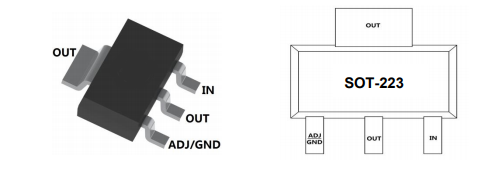

采用SOT-223封裝的三端穩壓電路
以下是目前應用中常見三端穩壓電路的特征參數：
78L06，原廠型號78L06，SOT-23封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率350mW；
78L08，原廠型號78L08，SOT-23封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率350mW；
78L09，原廠型號78L09，SOT-23封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率350mW；
78L12，原廠型號78L12，SOT-23封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率350mW；
79L05，原廠型號79L05，SOT-23封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率350mW；
79L06，原廠型號79L06，SOT-23封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率350mW；
79L08，原廠型號79L08，SOT-23封裝，輸出電壓-7.7~-8.3V，輸出電流100mA，額定功率350mW；
79L09，原廠型號79L09，SOT-23封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率350mW；
79L12，原廠型號79L12，SOT-23封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率350mW；
TL431，原廠型號431，TO-92封裝，輸出電壓2.45~2.55V，輸出電流100mA，額定功率770mW；
78L05，原廠型號78L05，TO-92封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率625mW；
78L06，原廠型號78L06，TO-92封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率625mW；
78L08，原廠型號78L08，TO-92封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率625mW；
78L09，原廠型號78L09，TO-92封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率625mW；
78L12，原廠型號78L12，TO-92封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率625mW；
78L15，原廠型號78L15，TO-92封裝，輸出電壓14.4~15.6V，輸出電流100mA，額定功率625mW；
78L18，原廠型號78L18，TO-92封裝，輸出電壓17.3~18.7V，輸出電流100mA，額定功率625mW；
79L05，原廠型號79L05，TO-92封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率625mW；
79L06，原廠型號79L06，TO-92封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率625mW；
79L08，原廠型號79L08，TO-92封裝；
79L09，原廠型號79L09，TO-92封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率625mW；
79L12，原廠型號79L12，TO-92封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率625mW；
79L15，原廠型號79L15，TO-92封裝，輸出電壓-14.4~-15V，輸出電流100mA，額定功率625mW；
1117-1.5，原廠型號1117-1.5，SOT-89封裝，輸出電壓1.448~1.51V，輸出電流1000mA，額定功率500mW；
1117-1.8，原廠型號1117-1.8，SOT-89封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；
1117-2.5，原廠型號1117-2.5，SOT-89封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；
1117-3.3，原廠型號1117-3.3，SOT-89封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；
1117-5，原廠型號1117-5，SOT-89封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；
1117-ADJ，原廠型號1117-ADJ，SOT-89封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；
1117-1.5，原廠型號1117-1.5，SOT-223封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；
1117-1.8，原廠型號1117-1.8，SOT-223封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；
1117-2.5，原廠型號1117-2.5，SOT-223封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；
1117-3.3，原廠型號1117-3.3，SOT-223封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；
1117-5，原廠型號1117-5，SOT-223封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；
1117-ADJ，原廠型號1117-ADJ，SOT-223封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；
1117-1.5，原廠型號1117-1.5，TO-220封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；
1117-1.8，原廠型號1117-1.8，TO-220封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；
1117-2.5，原廠型號1117-2.5，TO-220封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；
1117-3.3，原廠型號1117-3.3，TO-220封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；
1117-5，原廠型號1117-5，TO-220封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；
1117-ADJ，原廠型號1117-ADJ，TO-220封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；
7805，原廠型號7805，TO-220封裝，輸出電壓4.8~5.2V，輸出電流1500mA，額定功率2000mW；
7806，原廠型號7806，TO-220封裝，輸出電壓5.75~6.25V，輸出電流1500mA，額定功率2000mW；
7808，原廠型號7808，TO-220封裝，輸出電壓7.7~8.3V，輸出電流1500mA，額定功率2000mW；
7809，原廠型號7809，TO-220封裝，輸出電壓8.64~9.36V，輸出電流1500mA，額定功率2000mW；
7812，原廠型號7812，TO-220封裝，輸出電壓11.5~12.5V，輸出電流1500mA，額定功率2000mW；
7815，原廠型號7815，TO-220封裝，輸出電壓14.4~15.6V，輸出電流1500mA，額定功率2000mW；
7818，原廠型號7818，TO-220封裝，輸出電壓17.3~18.7V，輸出電流1500mA，額定功率2000mW；
78M05，原廠型號78M05，TO-220封裝，輸出電壓4.8~5.2V，輸出電流500mA，額定功率2000mW；
78M06，原廠型號78M06，TO-220封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率2000mW；
78M08，原廠型號78M08，TO-220封裝，輸出電壓7.7~8.3V，輸出電流500mA，額定功率2000mW；
78M09，原廠型號78M09，TO-220封裝，輸出電壓8.65~9.35V，輸出電流500mA，額定功率2000mW；
78M12，原廠型號78M12，TO-220封裝，輸出電壓11.5~12.5V，輸出電流500mA，額定功率2000mW；
7905，原廠型號7905，TO-220封裝，輸出電壓-4.8~-5.2V，輸出電流1500mA，額定功率2000mW；
7906，原廠型號7906，TO-220封裝，輸出電壓-5.75~-6.2V，輸出電流1500mA，額定功率2000mW；
7908，原廠型號7908，TO-220封裝，輸出電壓-7.7~-8.3V，輸出電流1500mA，額定功率2000mW；
7909，原廠型號7909，TO-220封裝，輸出電壓-8.64~-9.3V，輸出電流1500mA，額定功率2000mW；
7912，原廠型號7912，TO-220封裝，輸出電壓-11.5~-12V，輸出電流1500mA，額定功率2000mW；
7915，原廠型號7915，TO-220封裝，輸出電壓-14.4~-15V，輸出電流1500mA，額定功率2000mW；
1117-1.5，原廠型號1117-1.5，TO-252封裝，輸出電壓1.485~1.51V；
1117-1.8，原廠型號1117-1.8，TO-252封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；
1117-2.5，原廠型號1117-2.5，TO-252封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；
1117-3.3，原廠型號1117-3.3，TO-252封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；
1117-5，原廠型號1117-5，TO-252封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；
1117-ADJ，原廠型號1117-ADJ，TO-252封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；
1117-1.5，原廠型號1117-1.5，TO-263封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；
1117-1.8，原廠型號1117-1.8，TO-263封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；
1117-2.5，原廠型號1117-2.5，TO-263封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；
1117-3.3，原廠型號1117-3.3，TO-263封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；
1117-5，原廠型號1117-5，TO-263封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；
1117-ADJ，原廠型號1117-ADJ，TO-263封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；
TL431，原廠型號431，SOT-89封裝，輸出電壓2.45~2.55V，輸出電流100mA，額定功率500mW；
TL431，原廠型號431，SOT-23封裝，輸出電壓2.45~2.55V，輸出電流10mA，額定功率350mW；
78L05，原廠型號78L05，SOT-89封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率500mW；
78L05，原廠型號78L05_，SOT23，SOT-23封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率350mW；
78L06，原廠型號78L06，SOT-89封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率500mW；
78L08，原廠型號78L08，SOT-89封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率500mW；
78L09，原廠型號78L09，SOT-89封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率500mW；
78L12，原廠型號78L12，SOT-89封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率500mW；
78L15，原廠型號78L15，SOT-89封裝，輸出電壓14.4~15.6V，輸出電流100mA，額定功率500mW；
78L18，原廠型號78L18，SOT-89封裝，輸出電壓17.3~18.7V，輸出電流100mA，額定功率500mW；
78M05，原廠型號78M05，TO-252封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率1250mW；
78M06，原廠型號78M06，TO-252封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率1250mW；
78M08，原廠型號78M08，TO-252封裝，輸出電壓7.7~8.3V，輸出電流500mA，額定功率1250mW；
78M09，原廠型號78M09，TO-252封裝，輸出電壓8.65~9.35V，輸出電流500mA，額定功率1250mW；
79L05，原廠型號79L05，SOT-89封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率500mW；
79L06，原廠型號79L06，SOT-89封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率500mW；
79L08，原廠型號79L08，SOT-89封裝，輸出電壓-7.7~-8.3V，輸出電流100mA，額定功率500mW；
79L09，原廠型號79L09，SOT-89封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率500mW；
79L12，原廠型號79L12，SOT-89封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率500mW；
79L15，原廠型號79L15，SOT-89封裝，輸出電壓-14.4~-15.V，輸出電流100mA，額定功率500mW。
