這里介紹用一只V-MOS功率場效應管作調整管的穩壓電源。直流輸出電壓可在1.25V~12V連續可調，輸出電流為50mA（須裝10平方厘米）時，電壓波動不超過0.3％，適合各類小電器使用。
電流原理
下圖是該穩壓器的原理圖，其原理和普通串聯型穩壓器上午電源基本相同，不同的是使用了場效應作調整管，因不需大電流推動，所以使電路簡化，成本降低，而穩壓性能卻有所提高。
圖中電阻R1、RP、VD5、LED組成連續可調恒壓源，為VT3基極提供基準電壓。R1為限流電阻；RP為4.7K帶開關電位器，VD5為9~10.5V穩壓管；VD6為紅色發光管；VD5與VD6的串聯穩壓值決定了穩壓電源的最大輸出電壓；VD6還兼作電源指示和負載電流大小指示，一管多用，穩壓電源工作電流越大時，發光管越暗。
元件選擇與制作

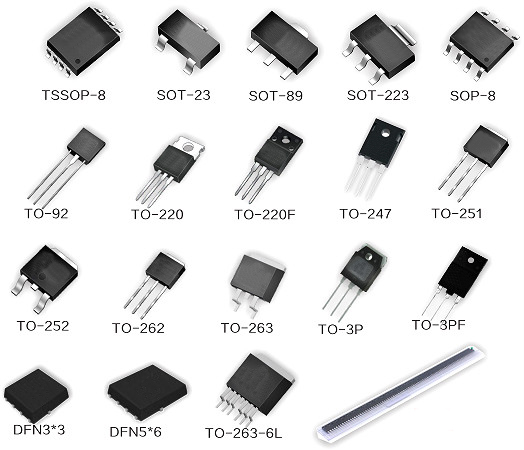

功率場效應管可選用V40AT等塑封管；T選用輸出電壓15V左右的變壓器；其它元件圖中已注明。
