升壓器 12v 升 220v 電路其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成 220V，然后在輸出端接上用電器即可。
12v 轉 220v 逆變器由逆變電路、邏輯控制電路、濾波電路三大部分組成，主要包括輸入接口、電壓?jiǎn)?dòng)回路、MOS 開關管、PWM 控制器、直流變換回路、反饋回路、LC 振蕩及輸出回路、負載等部分。
控制電路控制整個系統的運行，逆變電路完成由直流電轉換為交流電的功能，濾波電路用于濾除不需要的信號，逆變器的工作過程就是這樣子的了。其中逆變電路的工作還可以細化為：首先，振蕩電路將直流電轉換為交流電;其次，線圈升壓將不規則交流電變?yōu)榉讲ń涣麟?最后，整流使得交流電經由方波變?yōu)檎也ń涣麟姟?/div>
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹

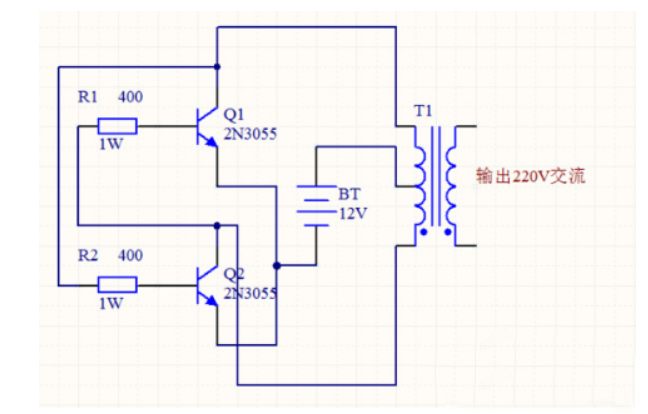

升壓器 12v 升 220v 電路圖（一）
原理圖如下圖所示，采用了功率較大的三極管 2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是 1W 的 400 歐姆電阻，如果沒有 1W 的也沒關系，現在用到的最多的是 1/4W 的電阻，只要選擇四個電阻并聯大約是 400Ω就可以了。

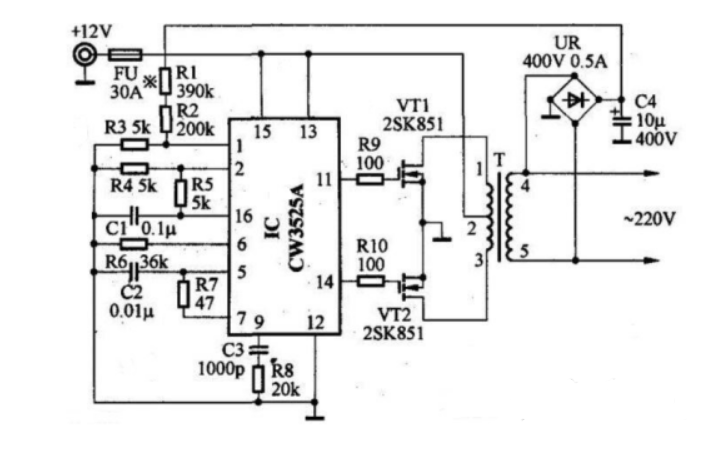

升壓器 12v 升 220v 電路圖（二）
升壓器 12v 升 220v 電路圖（三）
如下圖，我們也可以清楚看到需的元件還有各個元件之間的連接情況，在電路功能上，除了變壓器 T1 用來升壓，電源 V1 用來供電之外，剩下的原件就是產生矩形波的電路。在電阻選擇上 R1 和 R2 一般在 1.2k-4.7k 之間，三極管無特別要求根據變壓器的容量選擇，容量大就用功率大點的；變壓器可用普通控制變壓器，只要有兩組 12V 就行，我們這個原理圖中選擇器件為變壓器 0v－12V－12V，三極管用的達林頓管 MJ11032，電阻 4.7k，輸出功率能夠達到百瓦左右，也不算小了，不過變壓器的功率要選大點了，否則輸出功率沒有那么大。

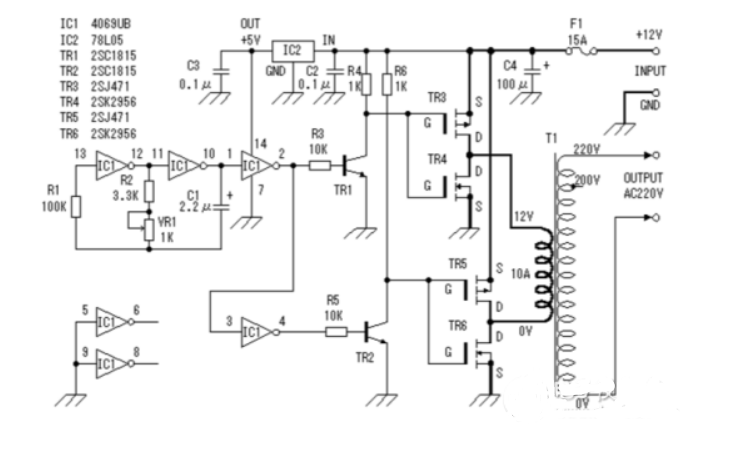

（四）升壓器 12v 升 220v 電路圖
此逆變器主要由 MOS 場效應管，普通電源變壓器構成。其輸出功率取決于 MOS 場效應管和電源變壓器的功率。
