三極管的推挽型射極跟隨器
由于射極帶負載電阻的射極跟隨器，在輸出很大電流時也就是阻抗較低情況時，輸出波形的負半軸會被截去，不能得到完整的輸出最大電壓而失真。為提升性能并改善這個缺點將發射極負載電阻換成PNP管的射極跟隨器電路稱之為推挽射極跟隨器。
【電路分析】

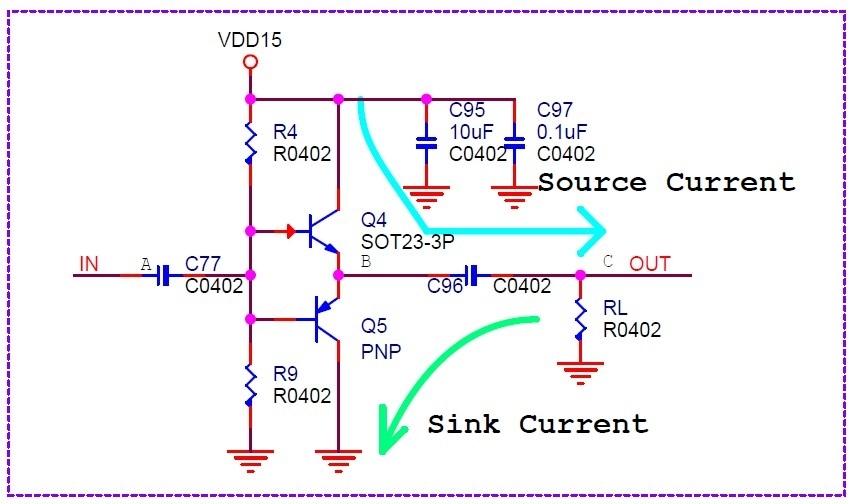

由于上邊的NPN晶體管將電流“吐出來”給負載（對應推，source current），PNP晶體管從負載將電流“吸進來”（對應挽，sink current），所以稱為推挽（push-pull）。但是此電路的缺點是在0V附近晶體管都截止，會產生交越失真。推挽電路以及拉電流、灌電流是實際工程系統中非常重要的概念，通過此電路學習理解此概念非常易懂.

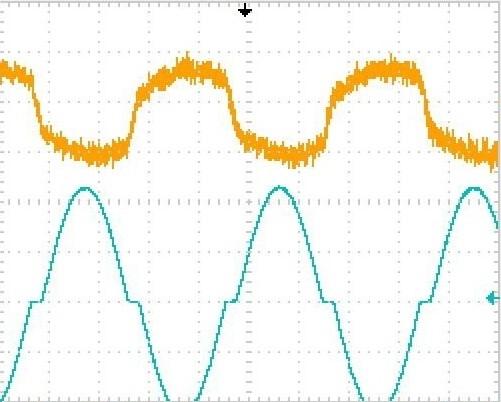

交越失真是指正弦波的上下側沒有連接上的那部分，此失真的原因在于晶體管的基極都是連在一起的，所以基極電位是一樣的。當輸入信號在0V附近時，基極-發射極間沒有電位差，因此沒有基極電流的流動。也就是，此時兩個晶體管都是截止的，并沒有工作。
另外，即便是基極上加上了輸入信號，對上側在基極電位比發射極電位高0.6V以前，也不會工作。反之，對于下側晶體管的基極只有比發射極低0.6V以后才能工作。所以，體現在波形上就會產生一個交越失真的盲區。
不過，此電流稍加修改就是一個很好用的電路了，思路很簡單，用兩個二極管在每個晶體管的基極上加上大概0.6V的二極管的正向壓降--補償電壓，就可以抵消晶體管的盲區了。如下圖所示：
此電路用兩個二極管的壓降抵消晶體管的基極-發射極間的電壓Vbe，可以認為晶體管的空載電流幾乎為0。所以當不存在信號時，就也沒有晶體管的發熱問題。順便提一下，這個電路中在輸出狀態總有一個晶體管處于截止?fàn)顟B(tài)的電路稱之為B類放大器，舉一反三的，如果只有一個管子且晶體管常進行工作的電路稱之為A類放大器。
