開關模式電源又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源(例如市電)或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。本文介紹了由LM324組成的開關電源方案。
電路設計
常用的串聯調整式穩壓電源，由于調整管工作在放大狀態，功耗大、效率低。特別在大功率電源時，設計更復雜。一般來說，調整管發熱嚴重，需加裝很大的散熱器或其它散熱裝置。并且，大功率三極管放大倍數較低，當要求電源提供數十安培電流時，所需驅動電流就得幾安培。因此，在制作大功率直流電源時，宜采用開關式穩壓電源。因?yàn)殚_關電源的調整管工作在開關狀態，效率高，功耗小，可省去龐大的散熱裝置，減小電源的體積。近年來，功率VMOS管常用作電源開關管，它是一種電壓控制元件，幾乎不需要驅動電流，電路設計較為方便。這里介紹的是采用一塊四運放LM324做的開關電源，其輸出電壓在0-40V之間連續可調，輸出電流可達30A。使用效果令人滿意，原理框圖如圖1所示。

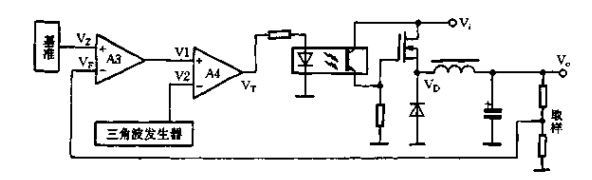

圖1 開關電源原理框圖
本電路包括基準電壓電路、比較放大電路(脈寬調制器)、三角波發生電路、光電耦合電路、取樣電路等部分組成。當基準電壓確定后，比較放大器A3將取樣電壓Vf與基準電壓Vz比較放大，得到一個按輸出電壓V0規律變化的直流電壓信號V1加到脈寬調制器A4的同相輸入端，三角波發生器所輸出的三角波電壓V2加到A4 的反相輸人端，使A4輸出脈寬受控于同相輸入端的直流電壓。在三角波上升后，當V1大于V2時，A4輸出高電平，通過光耦合使開關管導通，當V1〈 V2時，A4輸出低電平，開關管截止，在三角波下降后，當V1〈 V2時， 開關管又導通。不難理解，A4輸出的脈沖寬度受控于V1，而頻率只取決于三角波的頻率。本電源的工作過程為：V0 上升， V1下降，A4脈沖變窄，V0下降;反之^V0下降， V上升，A4脈沖變寬，V0 上升。工作波形如圖2所示(VD為續流二極管兩端電壓)。
圖2 開關電源工作波形圖

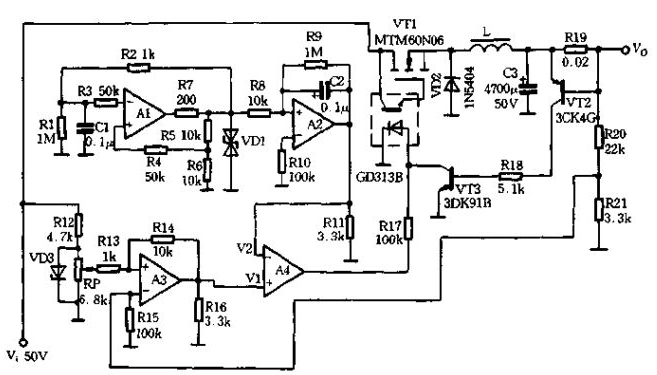

圖3 開關電源實際電路圖
實際電路如圖3所示，比較器A1、電阻R1~ R7、電容C1和雙向穩壓管組成方波發生器，其振蕩頻率主要取決于C1、R2、R5、R6，f=1/2R2C1Cn(1 + 2/R6/R5)，VD1用來穩定輸出幅度。運放A2、R8、R9、R10組成積分器，它可將A1輸出的方波轉換成線性良好的三角波。運放A3、VD3、RP、R12、R13、R14、R15組成比較放大器。A4為脈寬調制器。VT2、VT3組成過流保護電路，當輸出電流增大到一定值時，電阻R19上的壓降使三極管VT2導通，從而使VT3導通，將加在光耦合上的脈沖信號接地，開關管截止，開關管得到保護。
小結
目前開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。
