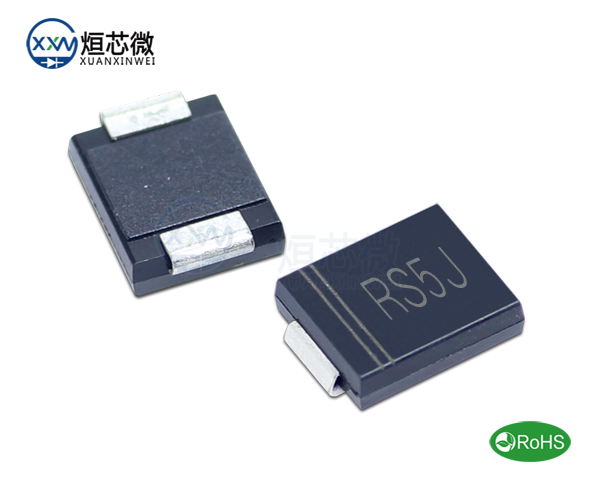

RS5J快恢復二極管,RS5J二極管參數,RS5J規格書與作用詳解
在現代電子領域中，二極管作為一種基礎的半導體器件，發揮著舉足輕重的作用。其中，RS5J快恢復二極管憑借其獨特的性能和廣泛的應用領域，成為了業界關注的焦點。本文將結合RS5J快恢復二極管的參數，深入探討其工作原理以及在各類電子電路中的應用。
RS5J快恢復二極管參數如下：
在現代電子領域中，二極管作為一種基礎的半導體器件，發揮著舉足輕重的作用。其中，RS5J快恢復二極管憑借其獨特的性能和廣泛的應用領域，成為了業界關注的焦點。本文將結合RS5J快恢復二極管的參數，深入探討其工作原理以及在各類電子電路中的應用。
RS5J快恢復二極管參數如下：
Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：600V
Maximum DC blocking voltage VDC 最大直流閉鎖電壓：600V
Maximum average forward rectified current I(AV) 最大正向平均整流電流：5.0A
Maximum instantaneous forward voltage at 5.0A VF 5.0A時的最大瞬時正向電壓：1.3V
Ma ximum reverse reco very time trr 最大反向恢復時間：250ns
Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：5.0μA
Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：250μA
Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-65to +150℃
首先，讓我們來了解一下RS5J快恢復二極管的基本參數。作為一種具有開關特性好、反向恢復時間短特點的半導體二極管，RS5J快恢復二極管在正向?qū)〞r，電流可以順利通過，而在反向截止時，其反向電阻極大，幾乎可以視為斷路。這種開關特性使得RS5J快恢復二極管在高頻電路中能夠迅速響應，實現信號的快速切換。
此外，RS5J快恢復二極管的反向恢復時間極短，這是其與傳統PN結二極管相比的一大優勢。這種短反向恢復時間的實現，主要得益于其特殊的PIN結型結構。在P型硅材料與N型硅材料之間，增加了一個基區I，構成PIN硅片。由于基區很薄，反向恢復電荷很小，因此RS5J快恢復二極管在反向截止后，能夠迅速恢復到正向?qū)顟B(tài)，提高了電路的工作效率。
在正向壓降方面，RS5J快恢復二極管也表現出色。由于內部結構的優化，其正向壓降較低，這意味著在正向?qū)〞r，二極管自身消耗的功率較小，有利于提高整個電路的能量利用效率。
同時，RS5J快恢復二極管還具有較高的反向擊穿電壓（耐壓值）。這意味著在反向電壓作用下，二極管能夠承受較大的電壓而不被擊穿，保證了電路的安全穩定運行。
接下來，我們來探討一下RS5J快恢復二極管在電子電路中的應用。由于其優異的開關特性和短反向恢復時間，RS5J快恢復二極管在開關電源、PWM脈寬調制器、變頻器等電子電路中得到了廣泛應用。在這些應用中，RS5J快恢復二極管通常作為高頻整流二極管、續流二極管或阻尼二極管使用，實現了對電流的精確控制和對電壓的穩定輸出。
在開關電源中，RS5J快恢復二極管作為整流二極管，能夠?qū)⒔涣麟娹D(zhuǎn)換為直流電，為電子設備提供穩定的電源供應。同時，其短反向恢復時間也保證了電源在開關切換時的穩定性和可靠性。
在PWM脈寬調制器和變頻器中，RS5J快恢復二極管作為續流二極管或阻尼二極管，能夠?qū)崿F(xiàn)對電路中的電流和電壓的精確控制。通過調整PWM信號的占空比，可以實現對電機轉速、燈光亮度等參數的精確調節。
綜上所述，RS5J快恢復二極管以其優異的性能和廣泛的應用領域，成為了現代電子領域中不可或缺的一種半導體器件。通過深入了解其參數和特性，我們可以更好地發揮其在電子電路中的作用，推動電子技術的不斷發展。
