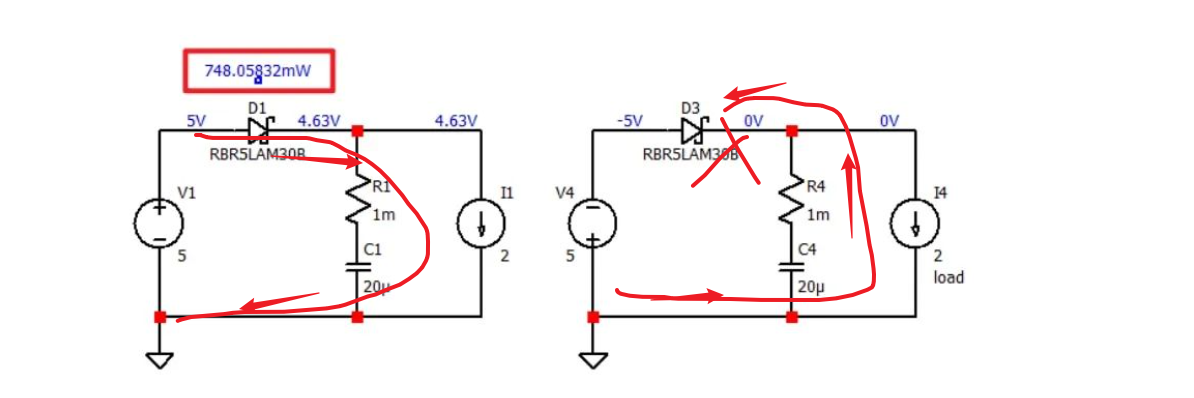

二極管防反接
以我們平時最常見的電源供電為例，配置的電壓為5伏特，電流為2安培。在常規情況下，二極管它是串聯在電路當中，用來保護后級電路免受電源反接損壞。但是因為于二極管上存在很大的電壓降，這將會導致能量的損失增加很多。
我們知道肖特基二極管在這種情況下，它的性能更優秀，因為它的壓降小，因此它們可以減少能量的損耗。盡管肖特基二極管的性能有所提高，但它們仍然可能會對電路產生比較大的影響，尤其是在電源電壓比較低的情況下。
所以，我們需要根據具體的電路應用場景還有需求來選擇一個合適的二極管類型還有電源配置，來確保電路的性能和穩定性達到最優。

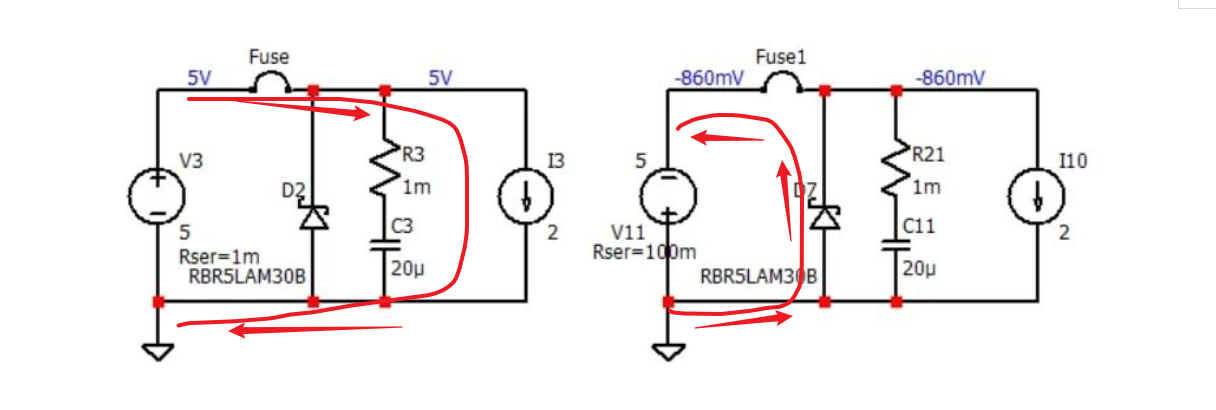

保險絲+反接二極管
使用反接的二極管和保險絲的這個組合，當電路在正常工作的時候可以實現低損耗。但是當電源反接時，電順著二極管流，這樣會接近短路，導致電路中的保險絲熔斷，以此來保護電路。
但是，反接發生后，因為器件已經熔斷，因此二極管和保險絲都需要更換，這樣大大增加了維護成本。另外，當輸入反接時會產生一定的負壓，后級電路的器件仍有可能損壞，因此還需要采取其他的措施來保護后級電路設備。

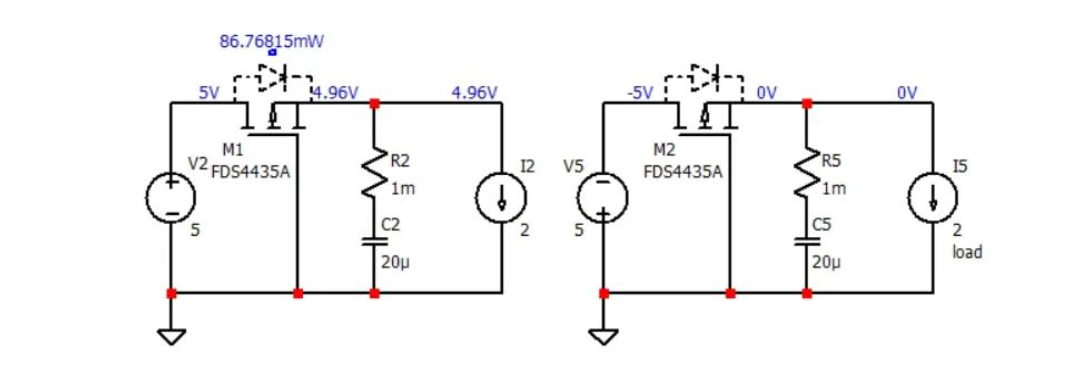

MOS的防反接電路
這個電路采用的是PMOS用來防反接的電路，它是利用PMOS的內部寄生二極管來實現對后級電路的保護。當輸入電源是正接時，寄生二極管是導通，從而使得源極電壓也升高，此時柵極電壓約等于電源的負端電壓，便會使得PMOS的導通。
因為PMOS的導通以后，它的內阻通常是在幾毫歐的范圍內，因此它的導通損耗是遠低于使用二極管時的損耗的。
當輸入電源接反時，寄生二極管便會截止，使得柵極電壓為0V，因此PMOS關斷，進而后級設備的電壓降為0V。這樣，后級器件就不會由于電源反接而受到損害。所以，這種很基本的PMOS防反接電路它是可以在電路保護方面發揮非常重要的作用。內阻低，壓降損耗小，還保護后級電路。
注意事項
1.我們?yōu)榱烁酶行У谋Ｗo電路，在PMOS的防反接電路中，我們需選擇具有適當Vds值和Vgs耐壓值的PMOS。還有，選擇一個具有較低內阻的PMOS型號，它可以進一步降低導通的損耗。
2.PMOS上面的功耗還有散熱面積大小對于電路的穩定性華友可靠性是具有非常重要的意義。所以，我們應該合理的選擇PMOS的型號還有規格，以便它在正常工作時候不會因為過熱或者出現其他不良現象。因此我們?yōu)榱吮ＷC電路的穩定性還有可靠性，還應該在電路設計時考慮到PMOS適當?shù)纳帷１热缭龃笊崦娣e。
