TVS主要防止電子設備受到雷電、整機開關、電磁脈沖和靜電放電造成的瞬態電壓和浪涌。
最主要的還是整機開關和防靜電ESD，它是上升時間極短（ns級）、幅值達幾千伏的高壓脈沖，可以瞬間摧毀大部分半導體器件和集成電路，某些設備關鍵模塊的關鍵器件一定要做好瞬態電壓和浪涌抑制。
防止設備出現功能性的故障，造成不可逆轉的損失。并且該類失效分析，你是很難分析出是哪種方式造成的某個器件或集成電路失效了，并且有的設備就像特高壓變電站，不是你想開關就開關的，開關一次影響很大（導致一個區居民不能用電）。
由此我們更應該從設計上先規避掉這些風險，保護好關重件。
瞬態抑制二極管(TVS)管工作原理如下：

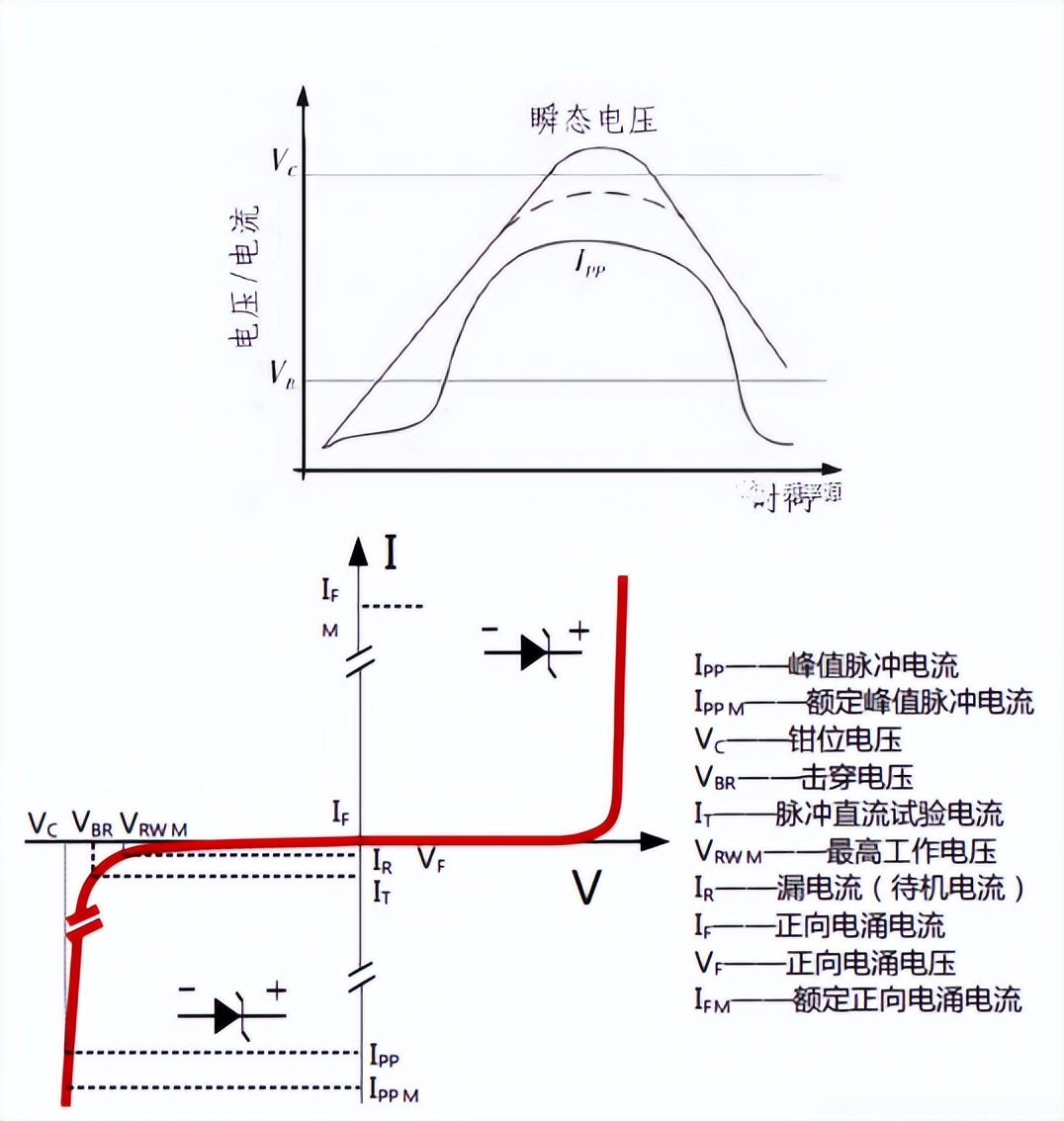

TVS的電流-時間和電壓-時間曲線如下圖所示，在瞬態峰值脈沖電流的作用下，流過TVS的電流，由原來的反向漏電流IR迅速上升到峰值脈沖電流IPP，在其兩極的電壓也被鉗拉到預定的最大鉗位電壓VC以下，然后隨著脈沖電流衰減，TVS兩極的電壓也不斷下降。
最后恢復到起始狀態VR（未導通前靜態電壓），這就是TVS抑制可能出現的瞬態電壓及浪涌以及保護后端電子設備的過程。（簡單來說就像避雷器一樣，超過一定電壓的脈沖電壓傳導過來，該脈沖電壓將疏導到地，起到保護后級設備的作用，然后自恢復原狀態。）
