碳化硅MOSFET,性能解析和應用前景

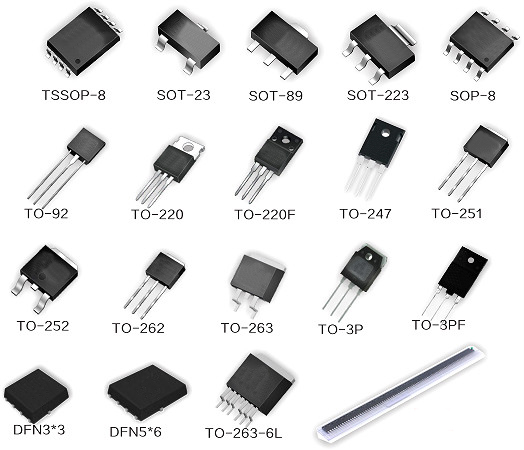

在電力電子領域，碳化硅（SiC）MOSFET作為一種新型寬禁帶半導體器件，正逐漸嶄露頭角。其獨特的物理特性使其在高功率、高溫和高頻應用場景中具備顯著優勢，成為行業發展的新趨勢。
在電力電子領域，碳化硅（SiC）MOSFET作為一種新型寬禁帶半導體器件，正逐漸嶄露頭角。其獨特的物理特性使其在高功率、高溫和高頻應用場景中具備顯著優勢，成為行業發展的新趨勢。
一、SiC MOSFET的核心結構解析
SiC MOSFET的結構設計在基本架構上與傳統硅MOSFET類似，但由于碳化硅材料的特殊性，其在制造工藝和結構優化方面有獨特之處。
（一）材料特性
碳化硅是一種寬禁帶半導體材料，其禁帶寬度約為3.3eV，遠高于傳統硅材料的1.1eV。這一特性使得SiC器件能夠在更高溫度和電壓下穩定運行，同時降低漏電流，提升開關速度。此外，SiC的熱導率約為4.9 W/(m·K)，相比硅的1.5 W/(m·K)，其散熱性能更為出色，確保了在高功率應用中的可靠性和穩定性。
（二）核心結構組成
SiC MOSFET的核心結構由源極、漏極、柵極、氧化層、通道和漂移區等部分構成。源極與外部電源連接，作為電流輸入端；漏極負責輸出電流，連接至負載端；柵極通過電壓變化控制源極和漏極間的導通狀態；氧化層采用二氧化硅或氮化硅作為絕緣材料，確保柵極與通道的電氣隔離；通道是源極與漏極之間的導電通道，其導電性可通過摻雜濃度優化；漂移區則承受高電壓，決定器件的耐壓能力，其長度和摻雜濃度影響導通電阻和開關速度。
（三）關鍵性能優勢
相較于傳統硅MOSFET，SiC MOSFET在性能上具有明顯優勢。其耐壓范圍廣泛，常見器件耐壓在600V至3.3kV之間，部分產品甚至超過10kV；在相同耐壓等級下，導通電阻更低，有效降低功率損耗，提升效率；開關速度快數倍，顯著減少開關損耗，提高系統運行效率；并且能夠在超過300℃的高溫環境下正常工作，遠高于硅MOSFET的150℃限制，使其在極端環境下更具競爭力。
二、SiC MOSFET的應用場景
憑借其優異的性能，SiC MOSFET在多個高功率、高溫、高頻率應用領域得到了廣泛使用。
（一）電動汽車（EV）
在新能源汽車的電機驅動系統中，SiC MOSFET被廣泛應用于逆變器、車載充電器和DC-DC轉換器。其能夠降低開關損耗，提高能量轉換效率，從而延長電池續航里程。同時，由于其散熱能力出色，使得電力電子系統設計更加緊湊，減輕整車重量。
（二）太陽能與風能發電
在可再生能源系統中，如光伏逆變器和風力發電轉換器，大量采用SiC MOSFET。其高開關頻率可減小變壓器和電感器尺寸，提高系統功率密度和效率。此外，其耐高溫特性確保逆變器在戶外高溫環境下穩定運行，降低維護成本，延長系統使用壽命。
（三）工業自動化與電機驅動
在工業應用中，如變頻器、伺服控制系統、電機驅動等，SiC MOSFET具有顯著優勢。其能有效降低高頻工作狀態下的開關損耗，提高電機運行效率，同時減少散熱需求，降低設備尺寸和成本。
（四）航空航天與國防應用
SiC MOSFET因其耐高溫、抗輻射、耐高壓等特性，在航空航天和國防電子設備中得到應用。例如，在衛星電源管理系統、航空電子設備和高功率微波器件中，其能夠提高可靠性，并適應極端工作環境。
（五）高壓直流輸電（HVDC）與電網應用
在高壓直流輸電和智能電網領域，SiC MOSFET被用于柔性直流輸電系統、智能變壓器和固態斷路器。與傳統硅基功率器件相比，其能夠提供更高功率密度、更低功率損耗，并提高電能轉換效率，優化電網穩定性。
三、未來發展趨勢
隨著SiC材料制備和工藝技術的不斷進步，SiC MOSFET的性能仍在持續優化。
首先，成本降低是其重要發展趨勢。目前其生產成本較高，但隨著規模化生產和制造技術的成熟，價格有望逐步下降，從而推動更廣泛的應用。
其次，提高功率密度也是發展方向之一。未來，SiC MOSFET將進一步降低導通電阻，以適應更高電壓和更大功率的應用需求。
此外，新材料的競爭也不容忽視。除了碳化硅，氮化鎵等新型寬禁帶半導體材料也在快速發展，未來SiC MOSFET可能與GaN MOSFET形成互補或競爭關系，共同推動高效功率電子技術的發展。
結論
SiC MOSFET憑借其卓越的高溫、高壓、高頻性能，在新能源汽車、可再生能源、電力電子、工業自動化和航空航天等多個領域發揮著重要作用。隨著技術的不斷進步和成本的逐步降低，其應用前景將更加廣闊，為未來的高效能電子系統提供更優解決方案。
