直流無刷電機動力系統及故障解析
一、直流無刷電機動力系統組成
一、直流無刷電機動力系統組成

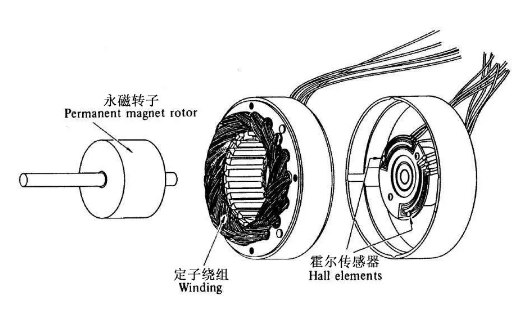

直流無刷電機動力系統主要由轉子、定子和位置傳感器三部分構成。位置傳感器依據轉子位置變動，按照既定順序對定子繞組電流實施換流操作。具體而言，它負責檢測轉子磁極相對定子繞組的位置，當處于特定位置時生成位置傳感信號。此信號經信號轉換電路處理后，用于掌控功率開關電路，并依照一定邏輯關系實現繞組電流切換。而定子繞組的工作電壓，則由受位置傳感器輸出控制的電子開關電路供應。
二、無刷電機燒壞的原因
1. 轉子與控制器不匹配
無刷電機的轉子和控制器之間需要具備良好的匹配性以保障正常運行。倘若二者不匹配，極易引發過載短路現象，進而導致電機燒毀。
2. 過載
在運行過程中，若無刷電機突然遭遇過大負載，亦會燒毀。這種情況可能是由于外部環境突變或機械設計存在缺陷所致。
3. 電壓異常
無論是過高還是過低的電壓，都會對無刷電機造成不良影響。過高電壓會使電機負載加重，而過低電壓則可能導致電機無法正常工作。
4. 超溫
無刷電機運行時會產生熱量，若散熱不及時，溫度一旦升高至一定程度，電機就可能燒毀。
5. 電機繞組短路
這通常是因為電機線圈絕緣層損壞或線圈接頭松動等原因引發的。它會導致電流過大，電機內部溫度急劇上升，最終致使電機燒毀。
6. 驅動器故障
無刷電機驅動器承擔著將電控信號轉換為電源電壓和電流的重要任務。一旦驅動器出現故障，電機將無法正常工作，甚至可能被燒毀。
7. 負載過重
當電子調速器面臨過重負載時，會輸出更大電流以維持轉速。然而，過大的電流會使電機過熱，甚至燒毀。
8. 處理不當
在無刷電機的使用和安裝過程中，若操作不當，可能會造成電機過載或短路，從而導致電機燒毀。
9. 驅動電壓不穩定
無刷電機對驅動電壓的穩定性要求較高。驅動電壓不穩定可能產生電機過載、電壓過高等問題，進而導致電機燒毀。
10. 電路損壞
無刷電機內部電路包含驅動板、霍爾傳感器、電動機等眾多元件。任何一個元件損壞都可能影響電路正常工作，導致電機燒毀。
三、無刷電機的常見故障
無刷電機的常見故障主要分為電機電路元件故障和電機機械故障兩大類。
（一）電機電路元件故障
電機主相線燒斷、腐蝕斷、磨斷或燒化粘連 ：通過觀察電機線外觀能夠較為容易地發現此問題，尤其要注意接線盒中主相線的接頭以及電機軸處的電機線。
電機線圈繞組短路或斷路 ：無需拆卸電機，只需將電動車支起使后輪懸空，便可進行初步判斷。測試短路時，需將電機的三根主相線從控制器上取下，防止三根相線的接頭接觸。手動轉動電機，若轉動順暢無明顯阻擋力，表明繞組未短路；反之，若轉動阻力較大且無間斷性卡滯現象，無論是向前還是向后轉動均有較大阻力，則說明繞組短路。測試斷路時，將電機的三根相線的接頭依次分別兩兩并在一起，手動轉動電機，若阻力大，說明這兩根相線間的繞組未斷路；若阻力較輕，則表明存在斷路現象。
電機霍爾線接觸不良或斷開 ：仔細觀察霍爾的五根線，或適當拉拽接插件部分，查看是否存在斷開或接觸不良的情況。
霍爾元件松動、脫焊或老化腐蝕、損壞 ：可借助修車寶進行檢查，也可運用萬用表的二極管檔或歐姆檔進行檢測?；魻栐赡艹霈F三種情況：損壞、引腳脫焊，以及內部受潮導致雜質和水分附著在引腳上造成信號紊亂。前兩種情況分別對應更換霍爾或重新焊接引腳，第三種情況則需清理雜質和水分。
（二）電機機械故障
電機軸承曠動、散裂或卡死 ：轉動電機并傾聽有無異響，觀察行走時是否發出有規律的聲音。用手左右橫向扳動電機輪，若有曠動感，且軸承散裂嚴重時，可能會散落碎片卡死電機，導致電機無法轉動。此時，需打開電機更換兩側軸承。
轉子磁鋼移位、松動或退磁 ：磁鋼移位或松動時，電機轉動會發出間歇性的咔嚓咔嚓摩擦聲，聲音較為明顯。手動轉動時，會發現某個部位存在卡滯現象。此時，需拆開電機蓋，檢查并用膠重新粘接固定松動的磁鋼片。若磁鋼退磁，電動車行駛將變得無力，電機嚴重發熱耗電快?？刹痖_電機檢查磁鋼磁性強弱，若退磁，需更換磁鋼、轉子或電機。
磁鋼生銹或定、轉子間有異物卡死轉子 ：長期潮濕銹蝕會導致磁鋼生銹，轉子和定子之間充滿鐵銹，或電機中有磁鋼碎片、異物進入，造成轉、定子之間摩擦大或卡死，轉動困難。這種情況下，有時雖能正常騎行但耗電嚴重，停車后用手轉動電機會感覺沉重。需拆開電機清理鐵銹或異物。
