烜芯微生產XXW3020場效應管,提供XXW3020的參數規格書,XXW3020中文資料與XXW3020場效應管的引腳圖
XXW3020場效應管參數具體如下：
極性：N+P溝通
Power Dissipation(w)功耗：20.8W
Continuous Drain Current ID(A)持續漏極電流：NPN極20A，PNP極-23A
Drain-Source Voltage VDS(V)漏源極電壓：NPN極30V，PNP極-30V
Gate-Source Voltage VGS(V)柵源電壓：±20V
Gate Threshold Voltage Vgs(ts)開啟電壓：NPN極1~2.5V，PNP極-1~-2.5V
NPN極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=10A,VGS=10V：Typ 15mΩ Max 20mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=6A,VGS=4.5V：Typ 20mΩ Max 25mΩ
PNP極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=-8A,VGS=-10V：Typ 25mΩ Max 30mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=-6A,VGS=-4.5V：Typ 30mΩ Max 35mΩ
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

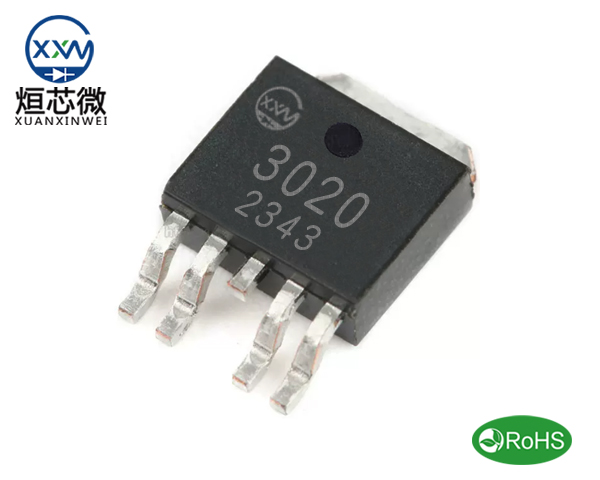

XXW3020場效應管封裝為：TO252-4L
作用與應用
XXW3020場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。XXW3020廣泛應用于以下領域：
電源管理：XXW3020可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，XXW3020可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，XXW3020能提供高效的開關控制功能。
模擬開關：在模擬電路中，XXW3020可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，XXW3020用于充電過程中的電池保護和充電控制。
