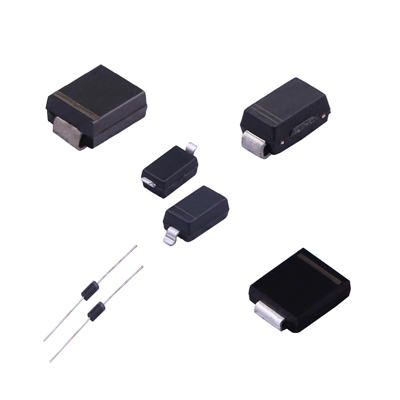

二極管作為半導體技術的基石，憑借其獨特的單向?qū)щ娦院头蔷€性特性，在電子系統中扮演著不可替代的角色。本文從物理機制、核心功能、典型場景及技術演進四個維度，深度解析二極管在現代電路設計中的關鍵作用。
一、工作原理與物理特性
1. PN結的單向?qū)щ娦?/div>
二極管的核心結構是P型與N型半導體形成的PN結。在正向偏置時（陽極接正電壓），耗盡層變窄，空穴與電子跨結擴散形成電流，導通阻抗低至毫歐級（如1N4007正向壓降0.7V）；反向偏置時，耗盡層增寬至微米級，僅存在微安級漏電流（如1N4148反向漏電流<5nA）。
2. 溫度敏感性
正向壓降（Vf）：溫度每升高1℃，硅二極管Vf下降約2mV
反向漏電流（Ir）：遵循指數增長規律，溫度每升10℃ Ir增大一倍（如MMBD914L在85℃時Ir激增至200nA）
二、六大核心功能解析
1. 整流與能量轉換
半波整流：單二極管實現交流電半周期導通（如手機充電器初級電路）
橋式全波整流：四個二極管構成拓?fù)?，轉換效率達98%（如服務器電源模塊）
創新應用：碳化硅（SiC）二極管在新能源汽車充電樁中實現1200V/100A高頻整流，效率提升5%
2. 電路保護
反極性保護：肖特基二極管（如BAT54）以0.3V低壓降防止電源反接損壞設備
過壓抑制：TVS二極管（如SMAJ5.0A）響應時間<1ps，可吸收15kV靜電脈沖
3. 電壓調節與基準
齊納二極管通過反向擊穿特性實現穩壓，典型應用包括：
5V微控制器電源過壓保護（如1N4733A）
精密ADC參考電壓源（溫漂±0.05%/℃）
4. 續流與能量釋放
在感性負載（繼電器、電機驅動）中，續流二極管（如UF4007）通過快速恢復特性（trr<75ns）吸收反向電動勢，防止IGBT開關管擊穿。某工業電機案例中，采用FR107快恢復二極管使電壓尖峰降低60%。
5. 信號處理與調制
檢波電路：AM收音機中1N60鍺二極管解調高頻載波，靈敏度達-120dBm
限幅與鉗位：雙相穩壓二極管將±12V信號限制在±5V范圍，保護ADC輸入
6. 光電轉換與傳感
LED照明：GaN基二極管實現200lm/W光效（如Cree XLamp系列）
光電檢測：PIN二極管（如BPW34）在光通信中實現10Gbps信號接收
三、典型應用場景深度解析
1. 電源管理系統
拓?fù)浼軜?gòu)：Buck/Boost轉換器中肖特基二極管（如SS34）降低開關損耗
熱設計要點：TO-220封裝配合銅基板散熱，結溫控制在105℃以下
2. 工業自動化控制
PLC輸入保護：雙向TVS陣列（如SMF6.5CA）防護24V信號線浪涌
HMI面板背光：共陽LED陣列通過PWM調光實現0.1-300cd/m²動態范圍
3. 高頻通信系統
射頻前端：變?nèi)荻O管（如BBY52）實現5G毫米波頻段（28GHz）調諧
混頻電路：HSMS-2850肖特基對管完成2.4GHz WiFi信號下變頻
